機械密封分為單端面集裝式和雙端面集裝式

單端面集裝式：只有1對密封結合面，出廠時由密封廠家預先組裝好，無需客戶調整，直接裝配就好。安裝方便，使用簡單。冷卻水壓力控制為0.05-0.1MPa之間

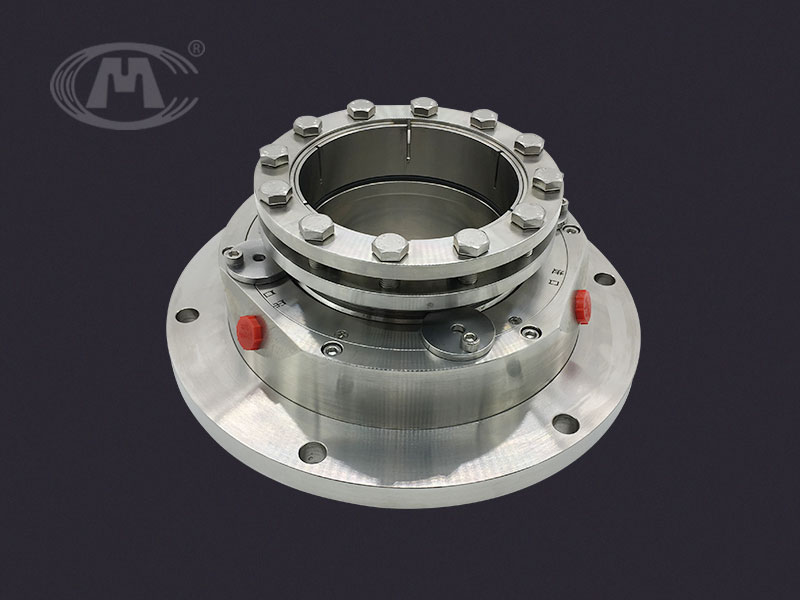

單端面密封圖片

雙端面集裝式：由有2對密封結合面，出廠時由密封廠家預先組裝好，無需客戶調整，直接裝配就好。安裝方便，使用簡單。冷卻水壓力控制為0.05-0.1MPa之間

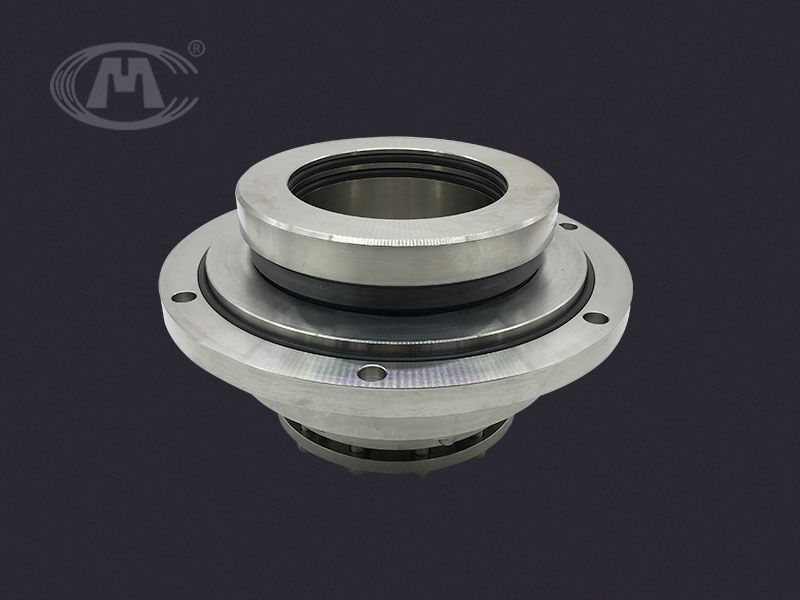

雙端面密封圖片

雙端面一般指外裝式雙端面，其是單端面外裝式的派生型（把單端面封水側骨架油封改為一套串聯式機械密封），目的提高使用壽命

結構特點：

單端面（雙端面）集裝式機械密封。安裝方便，使用簡單。平衡性，任意旋向。

內部工作長度短。靜環補償多彈簧外置不與介質接觸。

適用介質：

含石膏、石灰漿液等雜質含量較高的介質。

工作參數：

固定物含量：≤30%

溫    度：≤280℃

壓    力：≤2.5MPa

軸    徑：≤250mm

材質參數：
主體材質：316L或2205、2507、1.4529
密封環材質：SSiC或SiC
橡膠材質：氟橡膠或全氟醚橡膠

主要應用：

此型機械密封主要用于燃煤發電煙氣脫硫上，適用于吸收塔漿液循環泵、石膏漿液泵、石灰石漿液泵、石膏排出泵。

密封型號：

KTL-80                KTL-120                KTL-140A

安裝使用要求:

1、設備轉軸的徑向跳動應不大于0.04毫米，軸向竄動量不允許大于0.1毫米；
2、設備的密封腔部位在安裝時應保持清潔，密封零件應進行清洗，密封端面完好無損，防止雜質和灰塵帶入密封部位；
3、在安裝過程中嚴禁碰擊、敲打，以免使機械密封磨擦會破損而密封失效；
4、安裝時在與密封相接觸的表面應涂一層清潔的機械油，以便能順利安裝；
5、安裝靜環壓蓋時，擰緊螺絲必須受力均勻，保證靜環端面與軸心線的垂直要求；
6、安裝后用手推動動環，能使動環在軸上靈活移動，并有一定彈性；
7、安裝后用手盤動轉軸，轉軸應無輕重感覺；
8、設備在運轉前必須充滿介質，以防止干磨擦而使密封失效；
